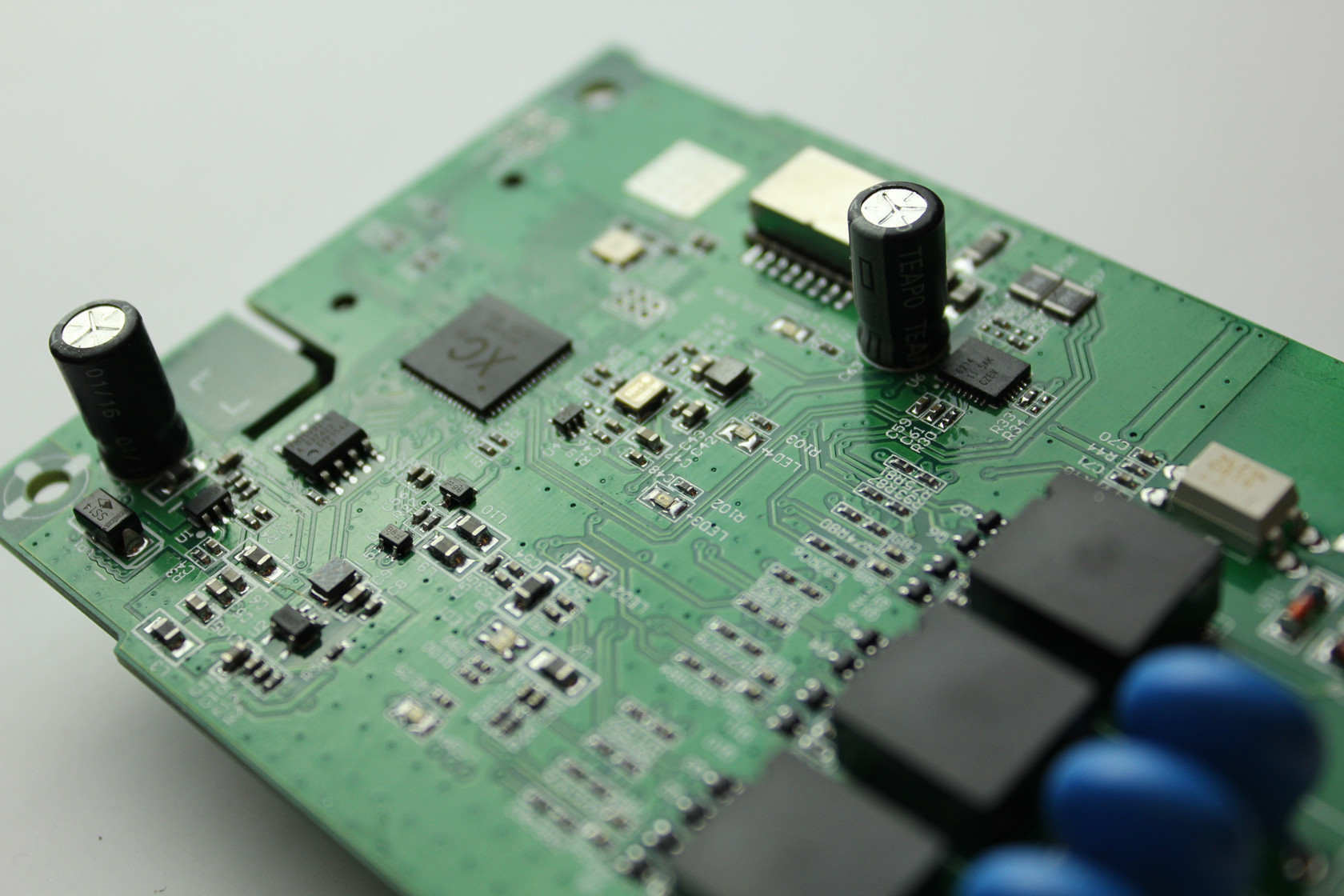

集中器载波通信模块
GWR_M100 是一款应用于集中器的窄带电力线载波通信模组。可以完成载波信道到 TTL 串口信道的规约协议解析，负责载波接收、发送等工作。发射时，载波模块从集中器通信接口接收数据，以电力线载波方式发出。信号接收时， 载波模块从电力线上接收到正确信息后转发至集中器。
主要技术参数
一、串口通信
1.Q/GDW 1376.2-2013；GWR-M100 载波模块与集中器主 CPU 采用串口通信。
2.异步通信，9600bps，偶校验，1 个起始位 8 个数据位，1 个校验位，1 个停止位。
二、载波通信
1.载波N12协议
2.同步通信，500bps，CRC16 校验
3.载波中心频率：120kHz,带宽：15kHz
4.调制方式：DBPSK
三、运行环境条件
1.温度范围：-45°- 75°
3.防尘，防滴水：IP51
四、模块供电电压
1.载波发射电压：+12V～+18V
2.系统工作电压：+5V
五、电磁兼容
1.静电放电：接触放电8000V，空气放电15000V
2.快速瞬变脉冲群：4000V 100KHz
3.浪涌：4000V
功能介绍
一、透传点抄
点对点通讯抄表，遵循主从关系，GWR-M100为主发送信号，电表载波通讯模块或采集器模块等从节点收到信号应答。
二、模块轮抄
主节点对所有从节点进行通讯，即路由（主节点）对整个表库内的节点电表进行抄表。
三、路由组网
主节点通过相应算法，使从节点组合建立有效的中继通讯链路。
四、主动上报
从节点主动与主节点通讯。电表或采集器等从节点把表号或事件上报给主节点。
-
